Objetivos
O experimento tem como objetivo principal observar e verificar as Leis Fundamentais da Reflexão da Luz em uma superfície plana (espelho plano). A atividade busca demonstrar que o ângulo de incidência é igual ao ângulo de reflexão. Visa também comprovar que o raio incidente, a reta normal e o raio refletido pertencem ao mesmo plano (são coplanares), conforme estabelece a primeira lei da reflexão. Ao traçar o caminho do raio de luz, o estudante pode visualizar os conceitos de raio incidente, raio refletido e a reta normal à superfície de reflexão.
Materiais Necessários
Componentes ópticos
Conjunto de elementos ópticos variados usados em experimentos de projeção.
Suporte de projeção
Suporte que mantém componentes ópticos ou telas na posição adequada durante os experimentos.
Fita adesiva
Fita adesiva usada para fixar componentes e materiais auxiliares.
Fonte de luz
Fonte de luz artificial utilizada para projeção e experimentos de óptica.
Lente de Fresnel
Utilizada para focalizar a luz
Procedimento
-
Passo 0

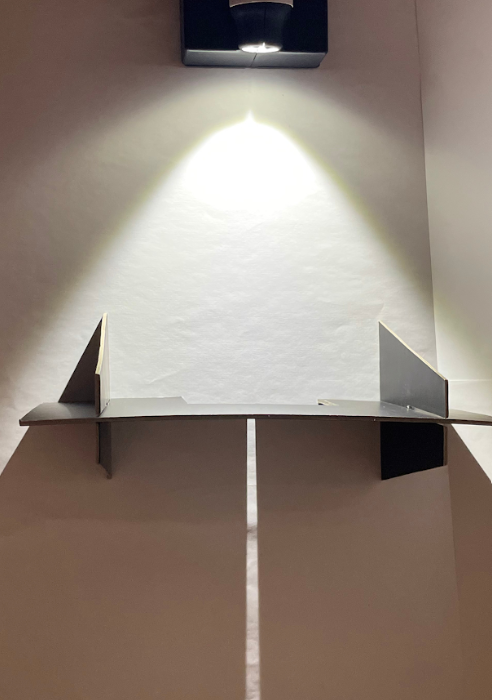

Monte o suporte da fenda, instalando a lente de Fresnel e a fenda única. Posicione a fonte de luz alinhada ao centro do suporte, a uma distância de 13,5 cm, para permitir que a lente focalize a luz adequadamente. Ligue a fonte de luz.
-
Passo 1

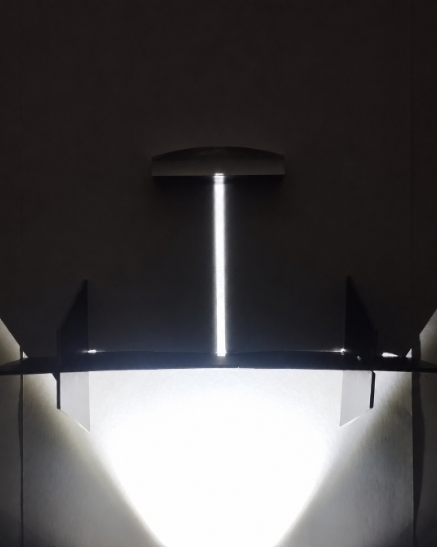

Observe o raio luminoso projetado sobre a folha de papel e trace cuidadosamente sua trajetória utilizando um lápis. Posicione o espelho plano paralelamente ao raio de luz, de modo que o raio refletido coincida com a trajetória do raio incidente.
-
Passo 2

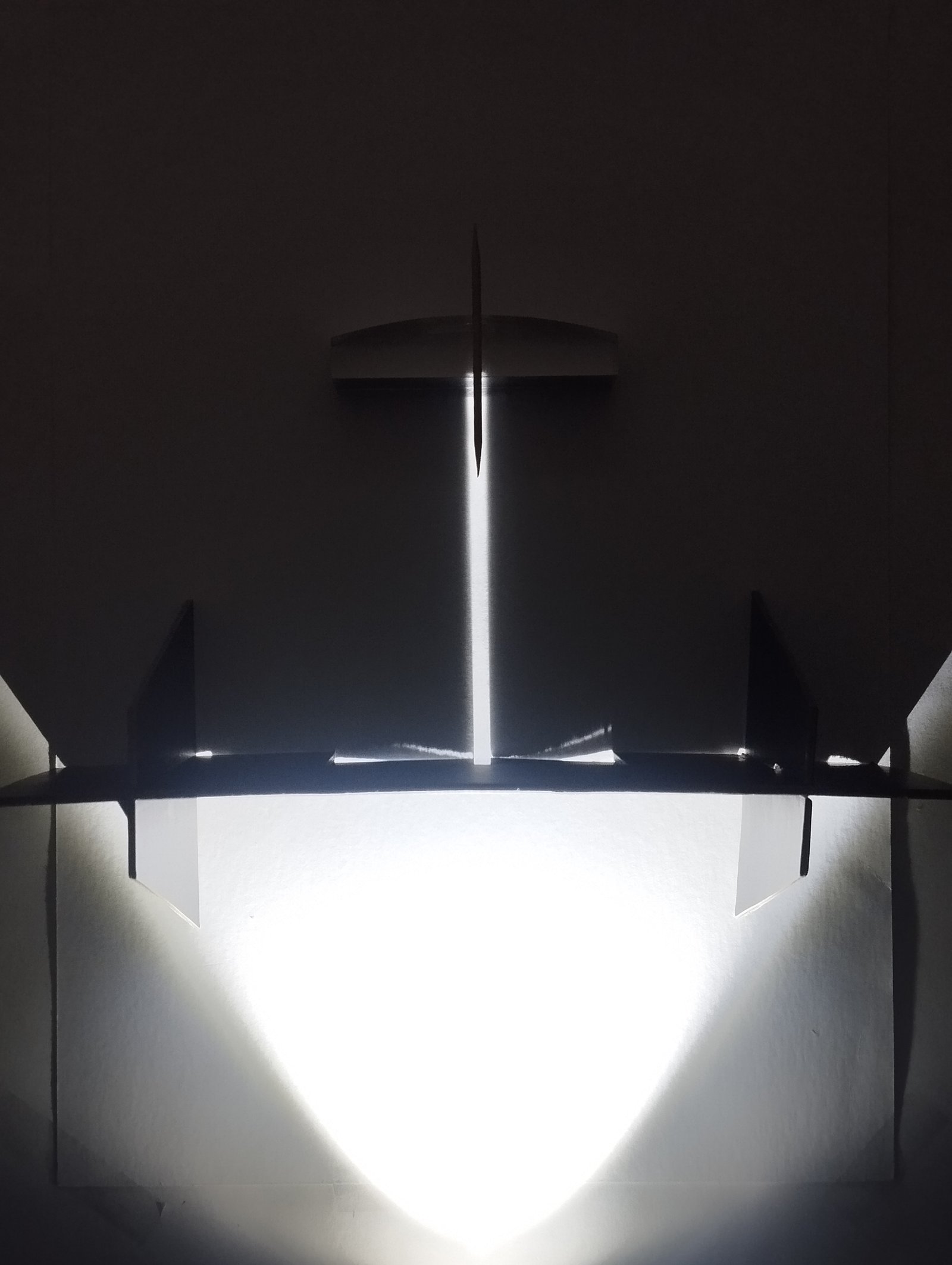

Com cuidado para não deslocar o espelho nem a folha de papel, fixe um palito de dente sobre o espelho utilizando fita adesiva. O palito representará a reta normal à superfície refletora.
-
Passo 3

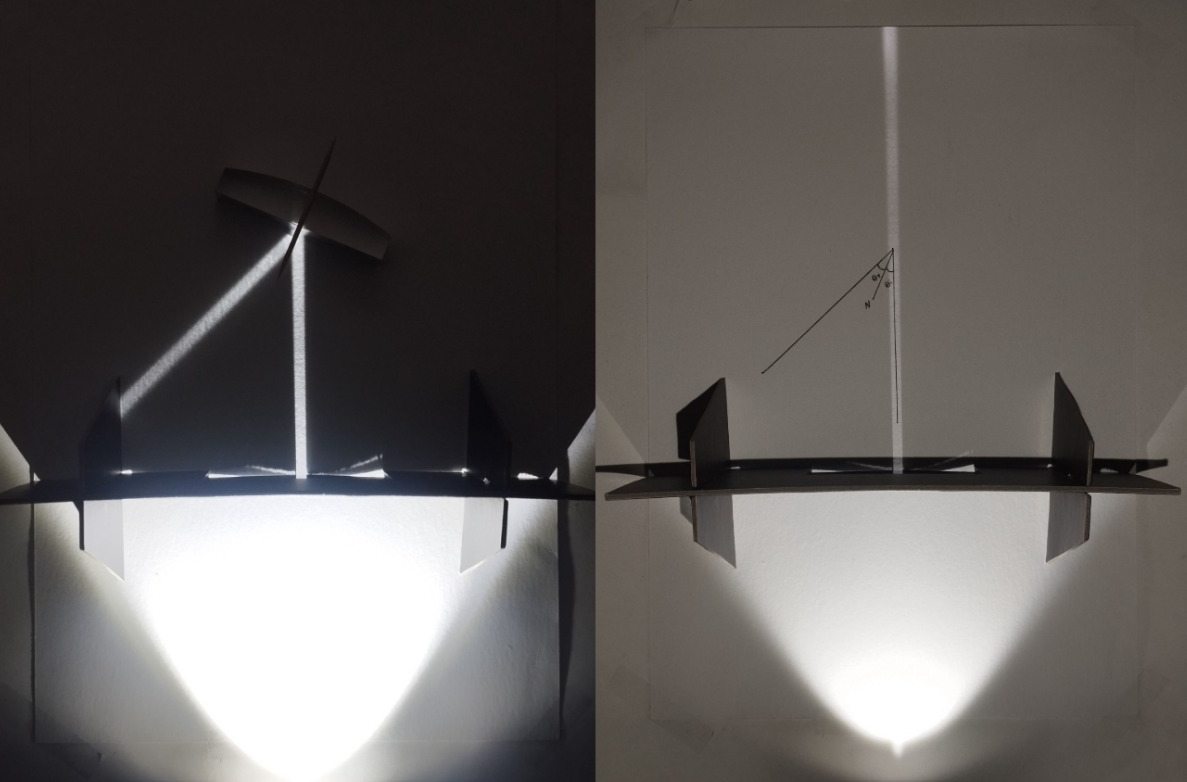

Gire o espelho mantendo-o vertical ao ponto de encontro com o raio incidente. Marque o trajeto do raio refletido e da normal (reta representada pelo palito).
-
Passo 4

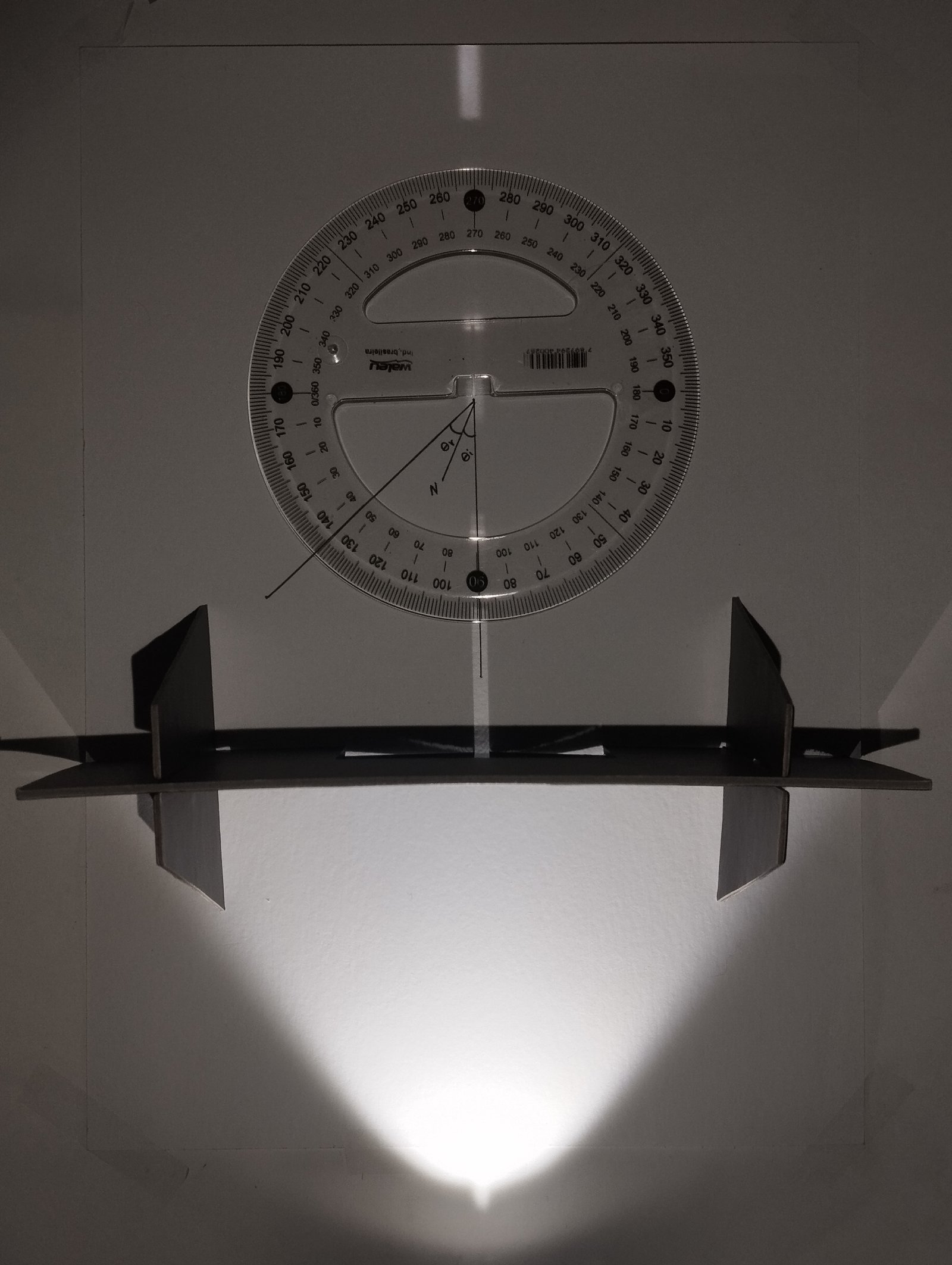

Meça a ângulo de incidência (i) entre o raio incidente e a normal. e o ângulo de reflexão(r) entre o raio refletido e a normal.
Resultados
Na primeira parte do experimento, ao traçar a trajetória do raio incidente e do raio refletido no papel, o estudante deve confirmar as Leis da Reflexão:
Primeira Lei: O raio de luz incidente, a reta normal (representada pelo palito) e o raio refletido devem ser desenhados e observados no mesmo plano do papel.
Segunda Lei: Ao medir os ângulos de incidência (i) e de reflexão (r) com um transferidor (ou medindo no papel traçado), deve-se verificar que os ângulos são iguais (i = r).
Ao girar o espelho (mantendo-o vertical), o estudante deve notar que, para qualquer nova orientação do espelho, o raio refletido também se ajusta de modo a manter a igualdade entre o ângulo de incidência e o ângulo de reflexão.
Primeira Lei: O raio de luz incidente, a reta normal (representada pelo palito) e o raio refletido devem ser desenhados e observados no mesmo plano do papel.
Segunda Lei: Ao medir os ângulos de incidência (i) e de reflexão (r) com um transferidor (ou medindo no papel traçado), deve-se verificar que os ângulos são iguais (i = r).
Ao girar o espelho (mantendo-o vertical), o estudante deve notar que, para qualquer nova orientação do espelho, o raio refletido também se ajusta de modo a manter a igualdade entre o ângulo de incidência e o ângulo de reflexão.
Curiosidades
A palavra “AMBULÂNCIA” é escrita ao contrário na parte frontal dos veículos para que possa ser lida corretamente pelos motoristas através do espelho retrovisor. Isso acontece porque, embora o espelho plano não inverta a imagem de cima para baixo (a imagem permanece direita), ele provoca uma inversão lateral, também chamada de enantiomorfia. Essa inversão ocorre porque o espelho reflete os raios de luz revertendo o eixo de profundidade (frente e trás), e não o eixo vertical. Assim, o que está à direita no mundo real parece estar à esquerda na imagem refletida, e vice-versa. Dessa forma, ao ser refletida no retrovisor de um carro, a palavra “AMBULÂNCIA”, escrita de forma invertida no veículo, aparece na orientação correta, permitindo que o motorista identifique e dê passagem rapidamente.
